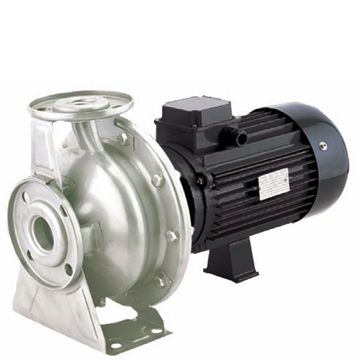

LEO XZS100-65-200/150 Komple Paslanmaz Monoblok Santrifüj Pompa 132 m³/h 47 mss
XZS100-65-200/150 Paslanmaz Çelik Pompa Nedir
XZS100-65-200/150 paslanmaz çelik standart santrifüjlü pompa, korozyona dirençli plakaların baskılanması, bükümlenmesi ve ileri kaynak teknolojisi ile yapılmıştır. Lehimlenmesi gibi gelişmiş tekniklerin kullanılmasıyla yapılmıştır. Yeni nesil bir santrifüjlü pompa olup geleneksel IS pompasının ve alışıla gelmiş korozyona dirençli pompaların yerini almaya adaydır.
- İyi görünümlüdür
- Ağırlıkça hafif ve kullanışlı bir yapıya sahiptir
- Yüksek verimlilikle enerjiden tasarruf sağlar
- Hafif korozyona karşı dayanımı yüksektir.
- Sessiz çalışır
XZS100-65-200/150 Paslanmaz Çelik Pompa Özellikleri
XZS100-65-200/150 paslanmaz çelik standart santrifüjlü pompalar geniş uygulama yelpazesine sahip çok fonksiyonlu bir ürün çeşididir. Su veya endüstriyel sıvılar gibi çeşitli ortamları, birbirinden farklı sıcaklıklarda, debilerde ve basınç aralıklarında taşıyabilmektedir. Genellikle şu tip uygulamalarda kullanılır.
- Su kaynağı: Su işlerindeki filtrasyon uygulamaları, su taşıma ve yeraltı su iletim uygulamaları,ana boru basınçlama çalışmaları
- Endüstriyel basınçlama: debi ıslatma sistemi, temizlik sistemi
- Endüstriyel sıvı aktarımı: Kalorifer su kaynağı, yoğuşmalı sistem, klima ile soğutma ve ısıtma sistemleri, makine alet destek sıvısı, hafif asit ve alkali taşıması
- Su arıtma: Damıtılmış su sistemi veya separatör, yüzme havuzu, vs. Zirai sulama, petrokimyasal endüstri, tıp ve sanitasyon uygulamaları, vs.
XZS100-65-200/150 Paslanmaz Çelik Pompa Kurulum Gereksinimleri
XZS100-65-200/150 paslanmaz çelik standart santrifüjlü pompaların pompa ve şaft kısımları direkt olarak bağlanır. Üniteler pompa, pompa şaftı ve standart motordan oluşur.
- Pompa, havalandırma ve antifriz donanımı üzerine kurulmalıdır.
- Pompanın kurulumu, pompanın boru hattı üzerindeki basınçtan etkilenmeyeceği şekilde yapılmalıdır.
- Teftiş ve bakımların uygun şekilde yapılabilmesi için pompa ünitesi etrafında yeterli boşluk bırakılmış olmalıdır.
- lektrik tesisatı, pompanın faz eksikliği, dengesiz gerilim, akım kaçağı ve aşırı yüklenme gibi durumlardan hasar görmesini engelleyecek şekilde yapılmalıdır.
- Pompa zemin üzerine yatay şekilde yerleştirilmelidir. Yatay yön pompanın giriş yönünü ve dikey yön de çıkış yönünü teşkil etmektedir.
XZS100-65-200/150 Paslanmaz Çelik Pompa Çalışma Koşulları
- Katı parçacık ve lif barındırmayan, ince, temiz, yanmaz ve patlamaz sıvılar
- Sıvı sıcaklığı -20oC ~ +100oC
- Ortam sıcaklığı 40oC’ye kadar
- Maksimum çalışma basıncı: 10 bar
Hidrolik Performans Eğrisi
| MODEL | POWER | m³/h | 24 | 27 | 30 | 36 | 42 | 48 | 60 | 72 | 90 | 108 | 114 | 120 | |||
| kW | HP | l/dk | 400 | 450 | 500 | 600 | 700 | 800 | 1000 | 1200 | 1500 | 1800 | 1900 | 2000 | |||
| XZS100-65-200/150 | 15 | 20 | H(m) | - | - | - | - | 44 | 43 | 41 | 39 | 36 | 32 | 30 | 28 | ||
YUKARIDA Kİ GRAFİĞE GÖRE
| XZS100-65-200/150 | ||
| DAKİKADA BASMA MİKTARI | DİKEY BASMA YÜKSEKLİĞİ | YATAY BASMA UZUNLUĞU |
| 700 lt | 44 m | 440 m |
| 800 lt | 43 m | 430 m |
| 1000 lt | 41 m | 410 m |
| 1200 lt | 39 m | 390 m |
| 1500 lt | 36 m | 360 m |
| 1800 lt | 32 m | 320 m |
| 1900 lt | 30 m | 300 m |
| 2000 lt | 28 m | 280 m |
| HP | : | 20 HP |
| kW | : | 15 kW |
| Voltaj | : | 380 Volt (Trifaze) |
| Max. Debi m3/h | : | 126-175 m3/h |
| Max. Yükseklik mSS | : | 41-50 mss |
