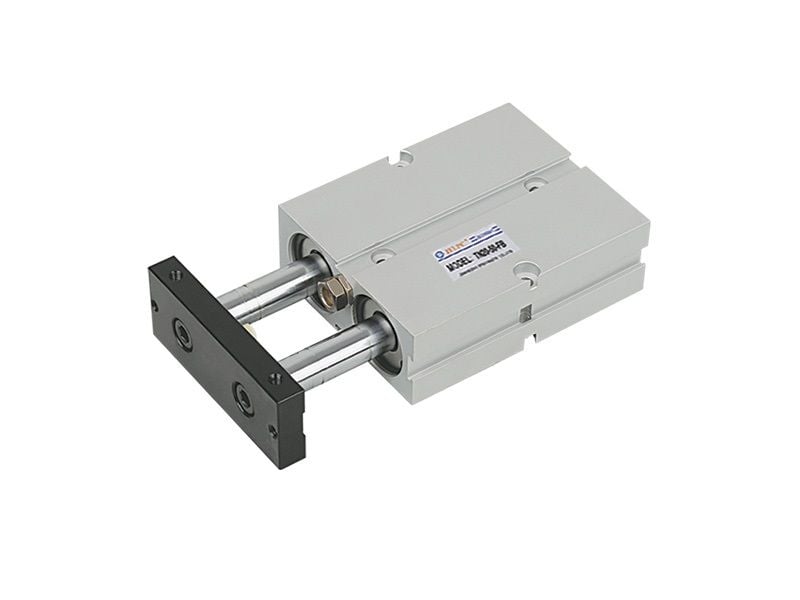

Jelpc TN Pnömatik Silindir Çift Milli İkiz Manyetik
Jelpc TN Pnömatik Silindir Özellikleri
Jelpc TN serisi pnömatik çift milli ikiz manyetik silindirler, hem daha kompakt hem de daha etkili bir şekilde çalışabilmeleri için tasarlanmıştır. Bu silindirler genellikle dar sıkışık alanlarda kullanmak için tercih edilirler.
Bu silindirler, yenilikçi yapıları ve malzeme tasarrufu ile dikkat çekerler. Pnömatik silindirler, basınçlı hava kullanarak doğrusal hareket üreten mekanik cihazlardır.
İşleyişleri, basınçlı havanın pistonun bir tarafına uygulanmasıyla başlar, bu da pistonun ileri veya geri hareket etmesini sağlar. Pnömatik Silindirler, otomasyon, imalat, montaj hattı ve çeşitli endüstriyel uygulamalarda yaygın olarak kullanılır.
Avantajları arasında yüksek hız, düşük maliyet ve güvenilirlik sayılabilir. Ayrıca, elektrikli veya hidrolik sistemlere göre daha güvenlidirler çünkü kıvılcım üretmezler.
Jelpc TN Pnömatik Silindir İşlevi
- Çift Milli: Bu tasarımda, iki piston bulunur ve her bir pistonun kendi milli yastıklaması vardır. Bu, daha fazla mekanik enerji üretmesini sağlar.
- İkiz Manyetik: Her bir pistonun manyetik yastıklaması vardır, bu da daha iyi kontrollü hareket ve daha yüksek performans sağlar.
- Doğrusal hareket: Pistonun ileri geri hareketi ile mekanik enerji üretir.
- Endüstriyel otomasyon: Montaj hattı, üretim hatları ve otomatik sistemlerde kullanılır.
- Yüksek hız ve güvenilirlik: Bu tasarımlar, yüksek hız ve güvenilirlik sunarak çeşitli endüstriyel uygulamalarda kullanılabilir.
- Çeşitli uygulamalar: Çeşitli endüstriyel uygulamalarda kullanılabilir.
- Jelpc TN pnömatik silindirin bulunduğu sistemlerde filtre bulunmalıdır.
- Yüksek kaliteli malzemelerden üretilmiş olup, dayanıklılığı ve uzun ömürlü kullanımı ile bilinir.
- Jelpc markasının geniş ürün yelpazesi içinde yer alan bu valf, diğer Jelpc ürünleriyle de uyumlu çalışabilir.

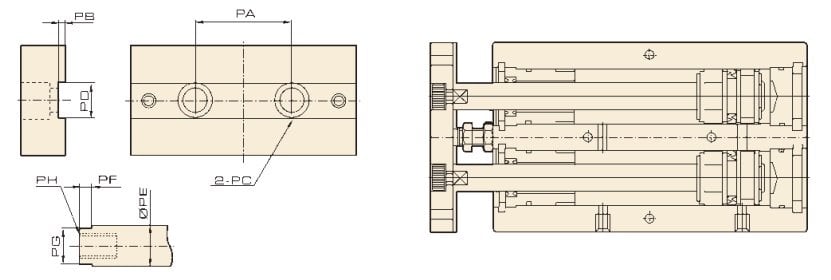

| Jelpc TN Pnömatik Silindir Ürün Serisi Ölçüleri | ||||||||
| Çap | PA | PB | PC | PD | PE | PF | PG | PH |
| 10 | 18 | 0.5 | Φ6.2 - 3.5 mm - Φ4.5 | 5.2 | 6 | 3 | 5.2 | M3 × 0.5 - 5 mm |
| 16 | 24 | 1 | Φ7.8 - 4.6 mm - Φ4.5 | 6.2 | 8 | 3 | 6.2 | M4 × 0.7 - 46 mm |
| 20 | 28 | 1 | Φ11 - 6.8 mm - Φ4.5 | 8.2 | 10 | 3 | 8.2 | M6 × 1 - 48 mm |
| 25 | 34 | 1 | Φ11 - 6.8 mm - Φ4.5 | 10.2 | 12 | 3 | 10.2 | M6 × 1 - 48 mm |
| 32 | 42 | 2 | Φ17 - 12 mm - Φ4.5 | 14 | 16 | 3 | 14 | M10 × 1.5 - 14 mm |
Jelpc TN Pnömatik Silindir Kullanım Alanları
- Montaj Hattı: Üretim hatlarında, parçaların yerleştirilmesi ve montaj işlemlerinde kullanılır.
- Otomasyon Sistemleri: Otomatik sistemlerde, robotlar ve makinelerin hareket kontrolünde kullanılır.
- Endüstriyel Makineler: Farklı endüstriyel makinelerde, hareketli parçaların kontrolü ve yönetimi için kullanılır.
- Otomotiv Sanayisi: Otomobil üretiminde, montaj işlemlerinde ve test aşamalarında kullanılır.
- Laboratuvarlar: Araştırma ve test laboratuvarlarında, deneylerde ve analizlerde kullanılır.
| Jelpc TN Pnömatik Silindir Ürün Özellikleri | |||||
| ÇAP | 10mm | 16mm | 20mm | 25mm | 32mm |
| Bağlantı Ölçüsü | M5x0.8 | M5x0.8 | M5x0.8 | M5x0.8 | G1/8" |
| Çalışma Modu | Çift Eylemli | ||||
| Çalışma Ortamı | Şartlandırılmış Yağlı Basınçlı Hava | ||||
| Çalışma Basınç Aralığı | 0.1 MPa - 0.9 MPa | ||||
| Patlama Basıncı | 1.35 MPa | ||||
| Çalışma Sıcaklık Aralığı | 0°C - 70°C | ||||
| Çalışma Hızı Aralığı | 100 mm/s - 500 mm/s | ||||
| Manyetik | Evet | ||||
| Ayarlanabilir Stroke | -10~0 mm | ||||
| Strok | 10 mm - 150 mm | ||||
| Sensör | JEL11R | ||||
Jelpc TN Pnömatik Silindir detay için tıklayınız. Pnömatik nedir detay bilgi için tıklayınız.
