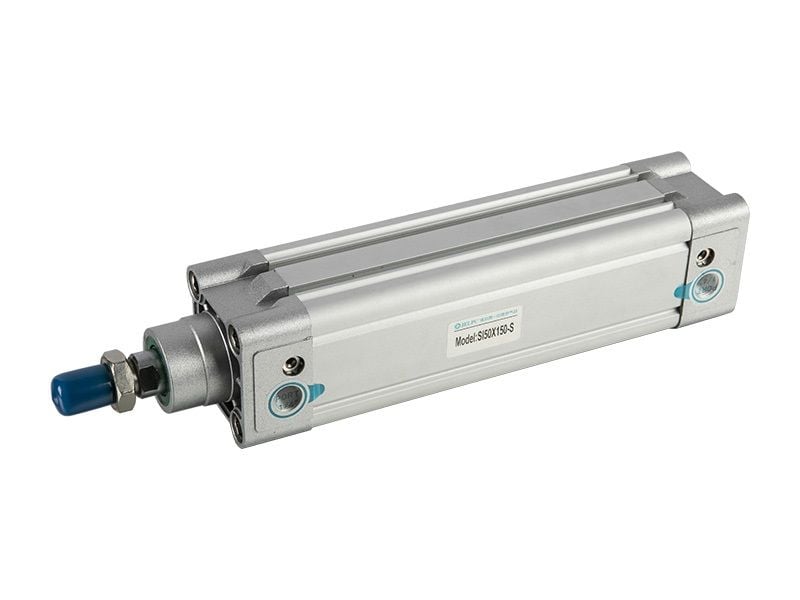

Jelpc SI Pnömatik Silindir Manyetik Yastıklı
Jelpc SI Pnömatik Silindir Özellikleri
Jelpc SI serisi pnömatik silindirler, Silindir ISO15552 standardına uygundur. Piston keçesi, telafi fonksiyonuna sahip, iki NBR+PA malzeme kullanarak Y tipi tek yönlü sızdırmazlık yapısını benimser, uzun ömürlü ve düşük başlangıç basıncına sahiptir. Rod keçesi, yüksek mukavemet, iyi esneklik, aşınma direnci, yağ direnci ve yaşlanma direnci özelliklerine sahip PU malzeme kullanır.Piston kolu malzemesi, yüzeyi sert krom kaplamalı 45C karbon çeliğinden yapılmıştır ve pürüzlülük Ra<0.4'tür, iyi aşınma direnci ve pas direnci sunar.
Pnömatik Silindirler, otomasyon, imalat, montaj hattı ve çeşitli endüstriyel uygulamalarda yaygın olarak kullanılır. Avantajları arasında yüksek hız, düşük maliyet ve güvenilirlik sayılabilir. Ayrıca, elektrikli veya hidrolik sistemlere göre daha güvenlidirler çünkü kıvılcım üretmezler.
Jelpc SI Pnömatik Silindir İşlevi
- Doğrusal hareket: Pistonun ileri geri hareketi ile mekanik enerji üretir.
- Endüstriyel otomasyon: Montaj hattı, üretim hatları ve otomatik sistemlerde kullanılır.
- Yüksek hız ve güvenilirlik: Yüksek performans sunar.
- Çeşitli uygulamalar: Çeşitli endüstriyel uygulamalarda kullanılabilir.
- Jelpc SI pnömatik silindirin bulunduğu sistemlerde filtre bulunmalıdır.
- Yüksek kaliteli malzemelerden üretilmiş olup, dayanıklılığı ve uzun ömürlü kullanımı ile bilinir.
- Jelpc markasının geniş ürün yelpazesi içinde yer alan bu valf, diğer Jelpc ürünleriyle de uyumlu çalışabilir.

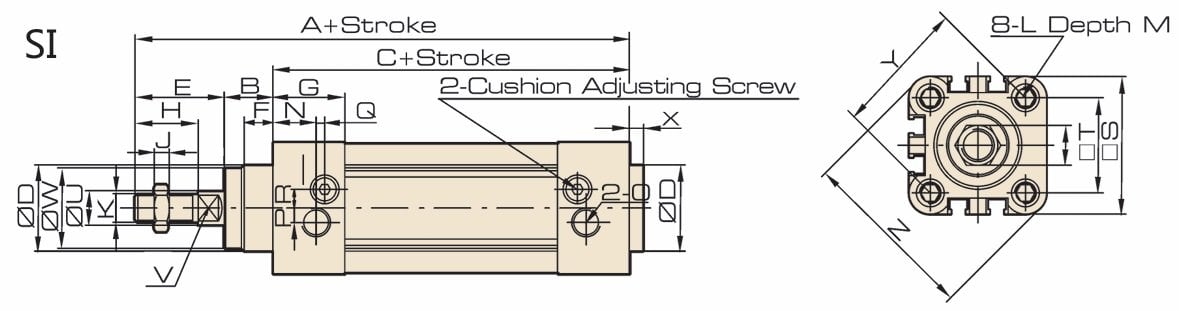

| Jelpc SI Pnömatik Silindir Ürün Serisi Ölçüleri | |||||||||||||||||||||||
| Çap | A | B | C | ØD | E | F | G | H | J | K | L | N | P | Q | R | S | T | ØU | V | ØW | X | Y | Z |
| 32 | 142 | 16 | 94 | 30 | 33 | 10 | 25 | 22 | 6 | M10x1.25 | M6 | 15 | 5 | 3 | 6.5 | 45 | 32.5 | 12 | 10 | 28 | 4 | 46 | 58.7 |
| 40 | 159 | 20 | 105 | 35 | 34 | 10 | 29.5 | 24 | 7 | M12x1.25 | M6 | 17.5 | 7 | 3 | 7 | 52 | 38 | 16 | 13 | 33 | 4 | 53.7 | 68 |
| 50 | 175 | 27 | 106 | 40 | 42.5 | 10 | 32 | 32 | 8 | M16x1.5 | M8 | 20 | 7 | 3 | 9 | 65 | 46.5 | 20 | 17 | 38 | 4 | 65.8 | 84.5 |
| 63 | 190 | 26 | 122 | 45 | 42 | 10 | 36 | 32 | 8 | M16x1.5 | M8 | 22 | 8 | 5 | 9 | 76 | 56.5 | 20 | 17 | 38 | 4 | 79.9 | 99.6 |
| 80 | 214 | 35 | 126 | 45 | 53 | 10 | 37 | 40 | 10 | M20x1.5 | M10 | 23 | 10 | 5 | 12 | 94 | 72 | 25 | 22 | 43.5 | 4 | 101.8 | 123.8 |
| 100 | 229 | 40 | 137 | 55 | 52 | 10 | 39 | 40 | 10 | M20x1.5 | M10 | 26 | 10 | 5 | 14 | 112 | 89 | 25 | 22 | 47 | 4 | 125.9 | 148.9 |
| 125 | 277 | 47 | 160 | 60 | 71 | 10 | 43 | 54 | 10 | M20x1.5 | M12 | 29 | 10 | 5 | 14 | 134 | 110 | 32 | 27 | 53 | 6 | 156.9 | 179.6 |
Jelpc SI Pnömatik Silindir Kullanım Alanları
- Montaj Hattı: Üretim hatlarında, parçaların yerleştirilmesi ve montaj işlemlerinde kullanılır.
- Otomasyon Sistemleri: Otomatik sistemlerde, robotlar ve makinelerin hareket kontrolünde kullanılır.
- Endüstriyel Makineler: Farklı endüstriyel makinelerde, hareketli parçaların kontrolü ve yönetimi için kullanılır.
- Otomotiv Sanayisi: Otomobil üretiminde, montaj işlemlerinde ve test aşamalarında kullanılır.
- Laboratuvarlar: Araştırma ve test laboratuvarlarında, deneylerde ve analizlerde kullanılır.
| Jelpc SI Pnömatik Silindir Ürün Özellikleri | |||||||
| ÇAP | 32mm | 40mm | 50mm | 63mm | 80mm | 100mm | 125mm |
| Bağlantı Ölçüsü | G1/8" | G1/4" | G1/4" | G3/8" | G3/8" | G1/2" | G1/2" |
| Çalışma Modu | Çift Eylemli | ||||||
| Çalışma Ortamı | Şartlandırılmış Yağlı Basınçlı Hava | ||||||
| Çalışma Basınç Aralığı | 0.1 MPa - 1 MPa | ||||||
| Patlama Basıncı | 1.5 MPa | ||||||
| Çalışma Sıcaklık Aralığı | -20°C - 80°C | ||||||
| Çalışma Hızı Aralığı | 50 mm/s - 800 mm/s | ||||||
| Manyetik | Evet | ||||||
| Yastıklama | Evet | ||||||
| Strok | 25 mm - 1000 mm | ||||||
| Sensör | JEL 30R 2.5 MT. & JEL 30R 5 MT. | ||||||
