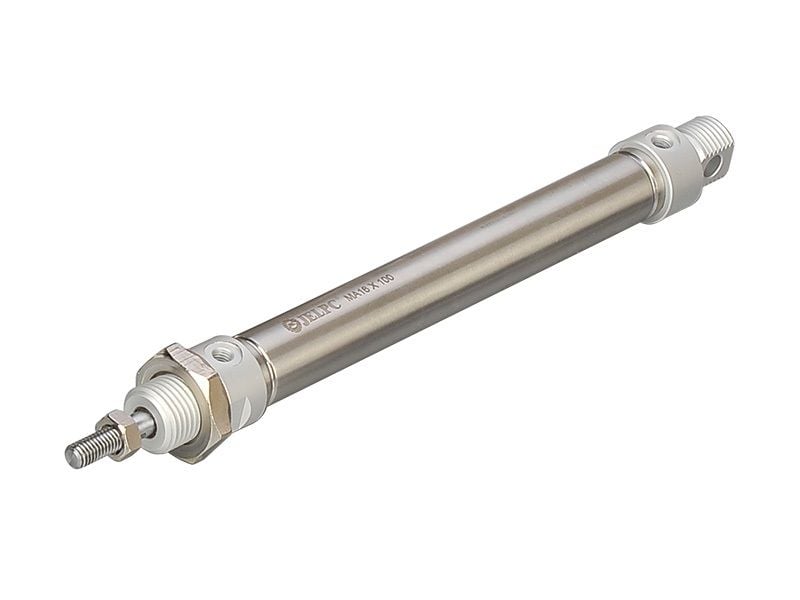

Jelpc MA Pnömatik Silindir Manyetik Mini Kalem
Jelpc MA Pnömatik Silindir Özellikleri
Jelpc MA serisi pnömatik manyetik mini kalem silindirler, paslanmaz çelik boruludur ve düşük maliyetli olarak tasarlanmıştır. Bu silindirler genellikle dar sıkışık alanlarda ihtiyaç duyulan zamanlarda tercih edilirler.
Bu MA serisi pnömatik silindirler, yenilikçi yapıları ve malzeme tasarrufu ile dikkat çekerler. Pnömatik silindirler, basınçlı hava kullanarak doğrusal hareket üreten mekanik cihazlardır.
İşleyişleri, basınçlı havanın pistonun bir tarafına uygulanmasıyla başlar, bu da pistonun ileri veya geri hareket etmesini sağlar. Pnömatik Silindirler, otomasyon, imalat, montaj hattı ve çeşitli endüstriyel uygulamalarda yaygın olarak kullanılır.
Avantajları arasında yüksek hız, düşük maliyet ve güvenilirlik sayılabilir. Ayrıca, elektrikli veya hidrolik sistemlere göre daha güvenlidirler çünkü kıvılcım üretmezler.
Jelpc MA Pnömatik Silindir İşlevi
- Doğrusal hareket: Pistonun ileri geri hareketi ile mekanik enerji üretir.
- Endüstriyel otomasyon: Montaj hattı, üretim hatları ve otomatik sistemlerde kullanılır.
- Yüksek hız ve güvenilirlik: Düşük maliyetli ve yüksek performans sunar.
- Çeşitli uygulamalar: Çeşitli endüstriyel uygulamalarda kullanılabilir.
- Jelpc MA pnömatik silindirin bulunduğu sistemlerde filtre bulunmalıdır.
- Yüksek kaliteli malzemelerden üretilmiş olup, dayanıklılığı ve uzun ömürlü kullanımı ile bilinir.
- Jelpc markasının geniş ürün yelpazesi içinde yer alan bu valf, diğer Jelpc ürünleriyle de uyumlu çalışabilir.

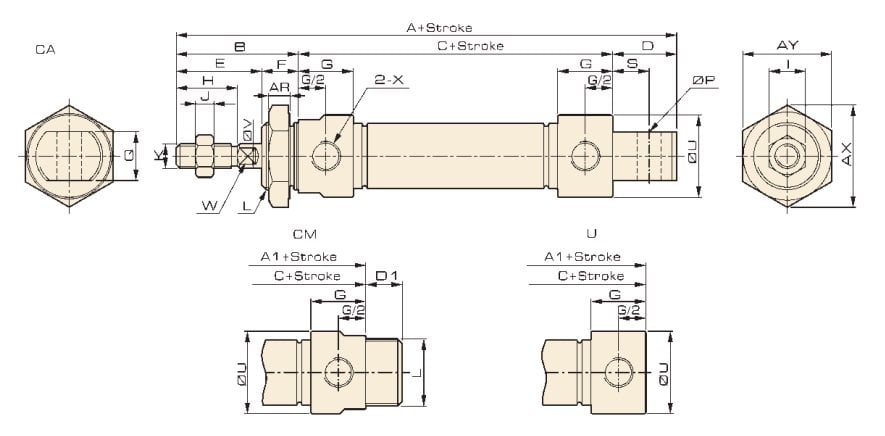

| Jelpc MA Pnömatik Silindir Ürün Serisi Ölçüleri | ||||||||||||||||||||||||
| Çap | A | A1 | B | C | D | D1 | E | F | G | H | I | J | K | L | P | Q | S | U | V | W | X | AR | AX | AY |
| 12 | 113 | 97 | 38 | 59 | 16 | 12 | 22 | 16 | 12 | 16 | 10 | 5 | M6x1 | M16x1.5 | 6 | 12 | 9.5 | 21 | 6 | 5 | M5x0.8 | 6 | 27.8 | 24 |
| 16 | 114 | 98 | 38 | 60 | 16 | 12 | 22 | 16 | 12 | 16 | 10 | 5 | M6x1 | M16x1.5 | 6 | 12 | 9 | 21 | 6 | 5 | M5x0.8 | 6 | 27.8 | 24 |
| 20 | 137 | 116 | 40 | 76 | 21 | 12 | 28 | 12 | 18 | 20 | 12 | 6 | M8x1.25 | M22x1.5 | 8 | 16 | 12 | 27 | 8 | 6 | G1/8" | 7 | 33.5 | 29 |
| 25 | 141 | 120 | 44 | 76 | 21 | 14 | 30 | 14 | 16 | 22 | 17 | 6 | M10x1.25 | M22x1.5 | 8 | 16 | 12 | 30 | 10 | 8 | G1/8" | 7 | 33.5 | 29 |
| 32 | 147 | 120 | 44 | 76 | 27 | 14 | 20 | 14 | 16 | 22 | 17 | 6 | M10x1.25 | M24×2 | 10 | 16 | 15 | 35 | 12 | 10 | G1/8" | 9 | 37 | 32 |
| 40 | 150 | 123 | 46 | 77 | 27 | 14 | 32 | 14 | 16.7 | 24 | 19 | 7 | M12x1.25 | M30×2 | 12 | 20 | 15 | 42 | 16 | 14 | G1/8" | 9 | 46 | 40 |
Jelpc MA Pnömatik Silindir Kullanım Alanları
- Montaj Hattı: Üretim hatlarında, parçaların yerleştirilmesi ve montaj işlemlerinde kullanılır.
- Otomasyon Sistemleri: Otomatik sistemlerde, robotlar ve makinelerin hareket kontrolünde kullanılır.
- Endüstriyel Makineler: Farklı endüstriyel makinelerde, hareketli parçaların kontrolü ve yönetimi için kullanılır.
- Otomotiv Sanayisi: Otomobil üretiminde, montaj işlemlerinde ve test aşamalarında kullanılır.
- Laboratuvarlar: Araştırma ve test laboratuvarlarında, deneylerde ve analizlerde kullanılır.
| Jelpc MA Pnömatik Silindir Ürün Özellikleri | ||||||
| ÇAP | 12mm | 16mm | 20mm | 25mm | 32mm | 40mm |
| Bağlantı Ölçüsü | M5x0.8 | M5x0.8 | G1/8" | G1/8" | G1/8" | G1/8" |
| Çalışma Modu | Çift Eylemli | |||||
| Çalışma Ortamı | Şartlandırılmış Yağlı Basınçlı Hava | |||||
| Çalışma Basınç Aralığı | 0.1 MPa - 1 MPa | |||||
| Patlama Basıncı | 1.5 MPa | |||||
| Çalışma Sıcaklık Aralığı | -20°C - 80°C | |||||
| Çalışma Hızı Aralığı | 50 mm/s - 800 mm/s | |||||
| Manyetik | Evet | |||||
| Yastıklama | Hayır | |||||
| Strok | 10 mm - 500 mm | |||||
| Sensör | JEL03R | |||||
Jelpc MA Pnömatik Silindir detay için tıklayınız. Pnömatik nedir detay bilgi için tıklayınız.
