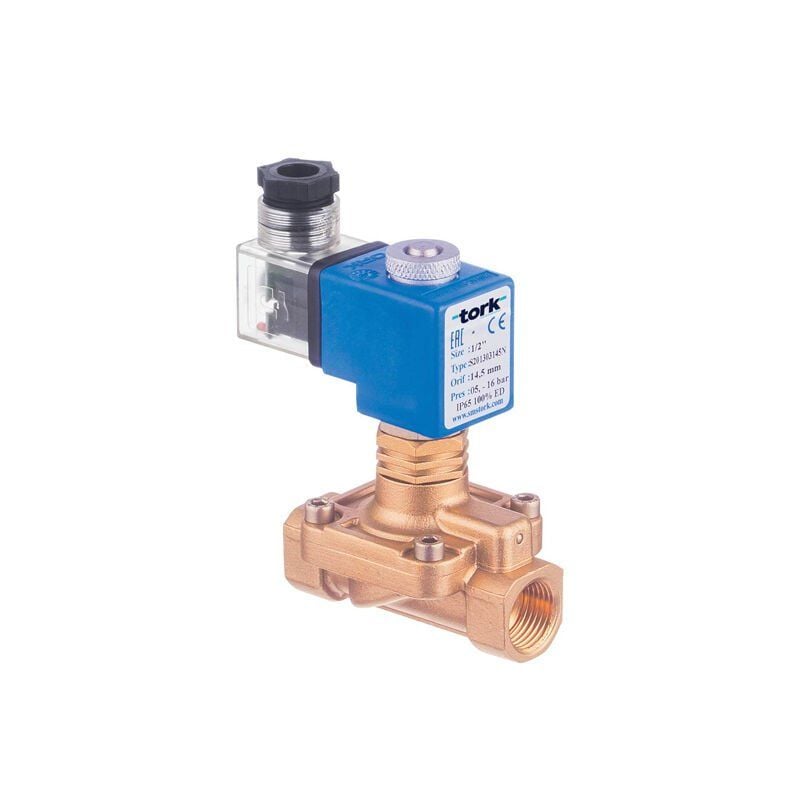

Tork S2013 Buhar Solenoid Valf Pilot Kumandalı N.Kapalı Yüksek Sıcaklık

S2013 Buhar Solenoid Vana Özellikleri

S2013 buhar solenoid vanalar 3/8” ile 1” arası ölçüleri bulunur. 0,5-6 bar (orifise göre değişiklik gösterir), pilot kumandalıdır. Normalde kapalı modeldir.

• Geniş basınç aralığı, akış hızı ve orifis seçenekleri vardır.
• Solenoid valfler filtre ile kullanılmalıdır.
• Solenoid valfler çalışmasını etkilemeden herhangi bir pozisyonda monte edilebilir; bobin dikey yukarı konumda tercih edilmelidir.

S2013 Buhar Solenoid Valf Malzeme

• Gövde : Pirinç
• İç Parçalar : Paslanmaz Çelik, Pirinç
• Diyafram : PTFE İstek üzerine; EPDM
• Yüzük : Bakır (EN 12735-1)
• Çekirdek, Kovan, Yay : Paslanmaz Çelik, Pirinç

S2013 Buhar Solenoid Valf Seçenek

• Bağlantı dişi: BSP; İstek üzerine NPT
• İstek üzerine CR-Ni kaplama, PTFE kaplama yapılabilir.
• İstek üzerine Atex (exproof) bobinli.

• Max. Viskozite : 5 °E (~37cST veya mm2/s)
• Tepki zamanı : Açma Zamanı : 400 ms
• Kapama Zamanı : 1000 ms

STANDARTLAR

Standard boru bağlantısı G (BSP) (ISO 228-1) ve istek üzerine diğer boru bağlantıları (NPT (ANSI 1.20.3)) uygundur.
TORK solenoid valfer 97/23/EC, Basınçlı ekipmanlar yönetmeliği (PED) ve 2006/95/ECC Alçak voltaj yönetmeliği (LVD) uygundur.
Ürün detayları için kullanma kılavuzuna bakınız

Ürün Ölçüleri
G	A	B	C	D	E	F	J	H	I
3/8"	74	112	32	45	91.3	37.5	52	76	126
1/2"	79	115	32	45	92	39.8	52	76	112.7
3/4"	79	122.3	32	45	94	41,5	52	76	135
1"	85	130	32	45	101	42,5	52	76	141.5

S2013 seri buhar solenoid vanaları 2/2 yollu, pilot kumandalı, yüksek basınç solenoid vanadır. S20 serisindeki diğer solenoid vanalara göre daha yüksek basınçta çalışmaktadır.
PTFE diyaframlıdır. S2013 normalde kapalı modeldir.
S20 serisi buhar solenoid vanalar sıcak su ve buhar hatlarında kullanılmaktadır. Sıcak su ve buharın olduğu endüstriyel ütü makinaları, buhar kazanları ve tekstil sektörlerinde daha çok tercih edilmektedir.
Solenoid valflerin filtre ile kullanılması tavsiye edilmektedir. Eğer kullanılan akışkan kum, kir gibi partikül içeriyorsa bunlar vanayı tıkayacak ve vananın ömrünü kısaltacaktır. TORK solenoid vanalar %100 yerli üretimdir. Arıza veya bakım gerektiren durumlarda orijinal TORK marka yedek parçaları firmamızdan temin edebilirsiniz.

Ürün Özellikleri
Uygulama	Buhar, Sıcak Su
Ölçü	3/8", 1" Pilot Kumandalı
Çalışma Basıncı	0.5…6 Bar
Kovan, Çekirdek	Paslanmaz
Gövde	Pirinç
Diyafram	PTFE
Akışkan Sıcaklıklığı	-10°C…160 °C
Pozisyon	Normalde Kapalı
Bobin Voltajı	230V, 110V , 48V, 24V , 12V AC ; 110V , 48V , 24V , 12 V DC
Koruma Sınıfı	IP65 isteğe bağlı ATEX Exproof

Ürün Serisi Özellikleri
Ürün Kod numarası	Bağlantı Ölçüsü	Orifis Ölçüsü mm	Min (Bar)	Max (Bar)	KV lt/ dk	Sıcaklık (°C)	Diyafram / Oring	Ağırlık (kg)
S2013.02	3/8"	12,5	0,5	6	48	140	PTFE/EPDM	0,74
S2013.03	1/2"	14,5	0,5	6	70	140	PTFE/EPDM	0,77
S2013.04	3/4"	17	0,5	6	90	140	PTFE/EPDM	0,86
S2013.05	1"	17	0,5	6	90	140	PTFE/EPDM	1,04

S2013 serisi solenoid valf detay için tıklayınız.
