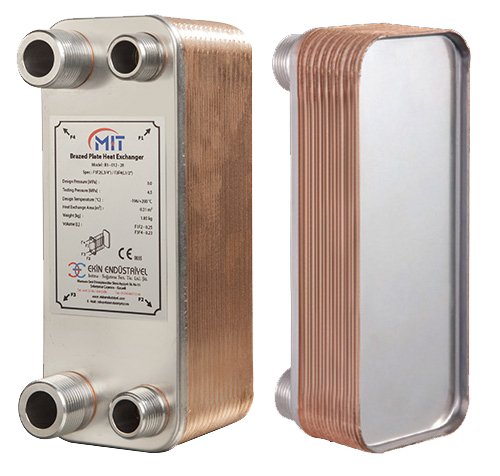

Mit MB-01 - 14 Plaka Kaynaklı Plakalı Isı Eşanjör Bağlantı 3/4- 1/2 Kapasite 240 Litre/Saat
Kategori
Marka
Stok Kodu
MB0114
Stok Durumu
Var
Garanti Süresi
24 Ay
Havale
1.750,93 TL
(%3,00 havale indirimi)
Ücretsiz Kargo
Stokta olan ürünler 17:00' a kadar kargoda !
%30
1.805,09 TL
2.578,70 TL
*183,83 TL den başlayan taksitlerle!!
MB-01 14 Plaka Eşanjör Isı Değiştirici Nedir ?
Isı eşanjörleri ısıtma ve soğutma sistemlerinde kullanılırlar, iki sıvı arasında ısı tranferinde kullanılırlar. Farklı akışkanların eşanjör plakalarının ters yüzeylerinden geçerek birbirlerine karışmadan plakalar sayesinde ısı transferi yaptırma özelliği taşıyan makinelerdir.
Su, yağ ve benzeri sıvıların ısıtma yada soğutmasında kullanılabilirler. Temel mantık ısıtma için şöyledir. Kombi kazan gibi bir ısıtıcıdan gelen su, eşanjörün ilk plakasına girer. Bu su oradan çıkar. Tesisattan gelen soğuk su ise ikinci plakadan girer ve çıkar.
Bu iki sıvı birbirine karışmadan girip çıkarken aradaki bakır plakalar bu iki sıvının ısısını birbirine aktararak eşitler. Yani soğuk ve sıcak iki sıvı, eşanjörün üst bağlantısından girer. Alt bağlantılardan çıkan sıvıların sıcaklığı neredeyse aynıdır. Alttaki grafikte çalışma şeklini görebilirsiniz.
Su, yağ ve benzeri sıvıların ısıtma yada soğutmasında kullanılabilirler. Temel mantık ısıtma için şöyledir. Kombi kazan gibi bir ısıtıcıdan gelen su, eşanjörün ilk plakasına girer. Bu su oradan çıkar. Tesisattan gelen soğuk su ise ikinci plakadan girer ve çıkar.
Bu iki sıvı birbirine karışmadan girip çıkarken aradaki bakır plakalar bu iki sıvının ısısını birbirine aktararak eşitler. Yani soğuk ve sıcak iki sıvı, eşanjörün üst bağlantısından girer. Alt bağlantılardan çıkan sıvıların sıcaklığı neredeyse aynıdır. Alttaki grafikte çalışma şeklini görebilirsiniz.
MB-01 14 Plaka Eşanjör Nerelerde Kullanılır ?
- Kombi, kazan ve boyler gibi ısıtma cihazına bağlanarak tesisat suyunu ısıtmada,
- Farklı akışkanların birbirine karışmadan ısı tranferini yapmada,
- Gemilerde ısıtmada kullanılırlar,
- Hvac uygulamalarında akümülasyon tankları ile birlikte kullanılan ısıtma soğutma ekipmanlarıdır,
- Isı geri kazanım cihazı olarak kullanılabilir,
- Pres makinalarında hidrolik devrelerin sogutulması ve endüstriyel alanlarda yağ soğutmada,
- Enerji santrallerinde üretilen buhar, kızgın su ve sıcak su gibi akışkanların ısısının kullanılması amacıyla,
- Jeotermal suyunun ısısıyla tesisat suyunu ısıtmada kullanılabilirler.
|
KULLANIM SUYU DEBİSİ Litre/saat |
KAPASİTE
Kcal/Saat |
1. devre DEVRE ISI DEGİŞİMİ |
PRİMER BASINÇ KAYBI |
2. devre DEVRE ISI DEGİŞİMİ |
PRİMER BASINÇ KAYBI |
MODEL |
BAGLANTI ÇAPI |
PLAKA SAYISI |
|
240 |
22.343 |
70 - 50 |
0,39 |
5 - 50 |
0,14 |
MB-01 |
3/4 x 1/2 |
14 |
Plakalı Eşanjör Özellikleri
Plakalar ve bağlantıları AISI 316 normunda paslanmaz çelikten üretilmiştir. 1.4401 bakırla vakum kaynağı yapılmıştır. Efektif ısı transferi için gereken türbülanslı akış sağlayan özel dizaynlı plakalar, yüksek seviyede mekanik dayanıma sahiptir.Kirlilik
Katı partikül sayısı litrede 10 mg'dan az olmalıdır.Partikül ölçüsü < 0.6 mm. (küresel)
Lif benzeri partiküller, hızlı basınç düşüşüne neden olabilir.
Sıcaklık Aralığı
-196ºC+200ºC
Donma noktası ve kaynama noktası dikkate alınmalıdır.
Ölçüler
| Yükseklik | Genişlik | Rekorlar Arası Genişlik | A | L |
| 186 mm | 72 mm | 154 mm | 39 mm | 25 mm |
