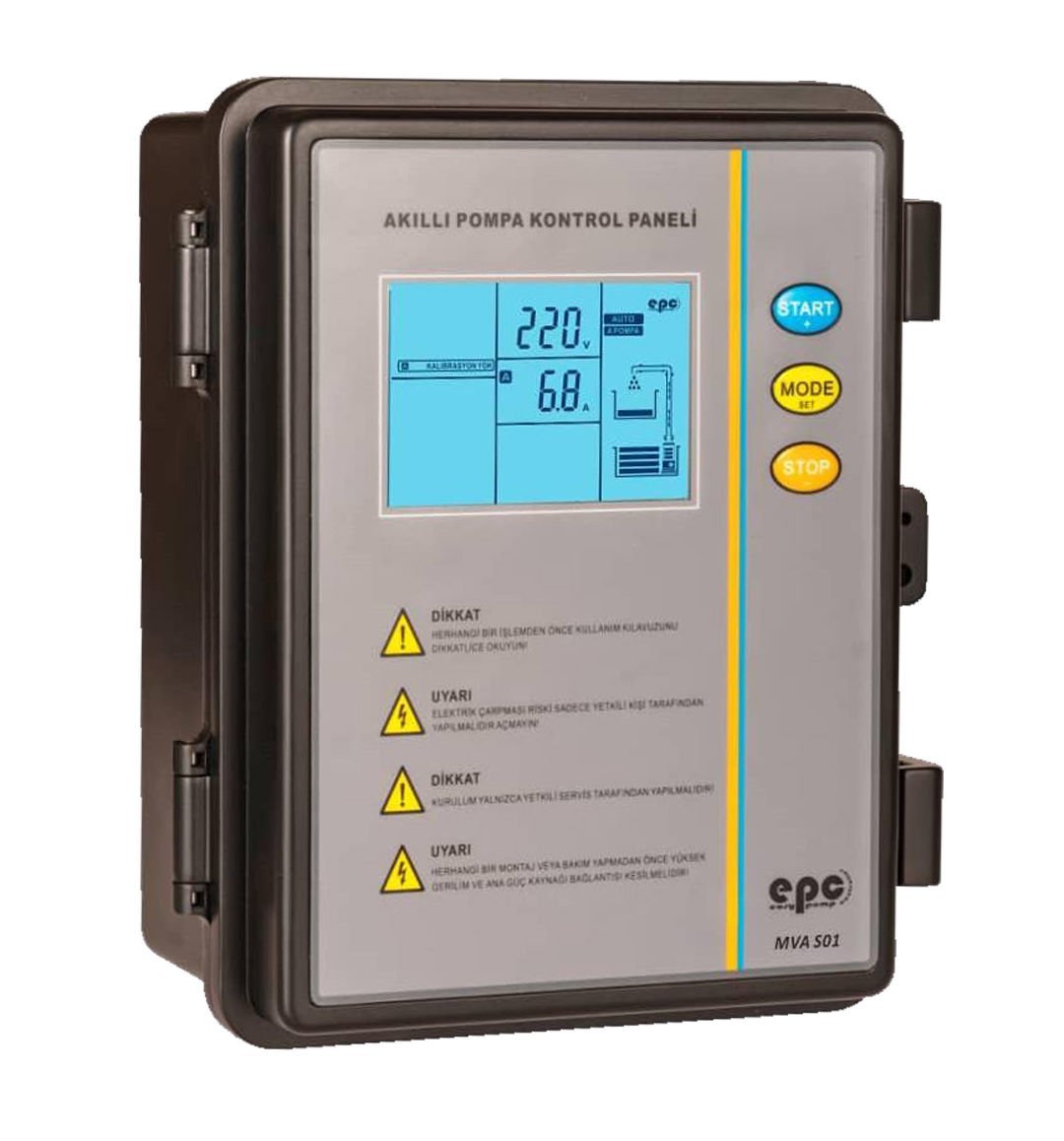

EPC 0,37 - 2,2 KW Monofaze Dalgıç Pompa Koruma ve Kontrol Panosu - Dijital Ekran, Türkçe Menü
EPC 0,37 - 2,2 KW Monofaze Dalgıç Pompa Koruma ve Kontrol Panosu - Dijital Ekran, Türkçe Menü Nedir?
Akıllı kontrol ünitesi MVA-S01, 0.37-2.2KW (0.5-3HP) aralığındaki bir fazlı(monofaze) santrifüj pompaların, direkt kalkışlı derin kuyu pompalarının, drenaj pompası veya atık su pompalarının kontrolü ve koruması amaçlı kullanılan kolay bir kullanıma sahip programlanabilir bir kontrol ünitesidir.
MVA-S01 modeli birçok farklı uygulama için farklı modlara sahiptir. MVA-S01 akıllı kontrol ünitesi ile benzer ON/OFF kontrol üniteleri arasındaki en temel fark istenirse herhangi bir seviye elektrotuna veya flatöre ihtiyaç duymamasıdır. Özel tasarımı sayesinde MVA-S01 kuru çalışmaya karşı herhangi bir seviye elektrotuna veya flatöre ihtiyaç duymadan pompayı çok hassas bir şekilde korur.
Su kaynaklarına erişim günümüzde giderek daha önemli hale gelirken, derin kuyulardan su çıkarma işlemleri de yaygınlaşıyor. Bu süreçte kullanılan dalgıç pompaların verimli ve güvenli bir şekilde çalışması için doğru ekipman ve kontrol sistemleri hayati önem taşıyor. İşte tam bu noktada devreye dalgıç pompa elektrik panosu çözümleri giriyor. Özellikle derin kuyu dalgıç pompa panosu, pompanın sorunsuz çalışmasını sağlamanın yanı sıra, aşırı yük, kısa devre gibi olası arızalara karşı koruma mekanizması sunar.
Farklı ihtiyaçlara yönelik çeşitli dalgıç panosu seçenekleri mevcuttur. Örneğin, monofaze dalgıç pompa panosu, tek fazlı elektrik sistemine sahip alanlarda ideal bir çözüm sunarken, daha karmaşık sistemler için dalgıç pompa kumanda panosu daha gelişmiş kontrol imkanları sağlar. Bir diğer önemli unsur ise kuyu panosu seçimidir. Kuyu panosu, dalgıç pompanın özelliklerine ve kuyu derinliğine uygun olarak seçilmelidir. Dalgıç panosu, pompanın uzun ömürlü ve verimli çalışmasına katkıda bulunurken, aynı zamanda enerji tasarrufu da sağlar. Bu nedenle, doğru dalgıç pompa panosu seçimi, su çıkarma sisteminin başarısı için kritik bir adımdır.
EPC 0,37 - 2,2 KW Monofaze Dalgıç Pompa Koruma ve Kontrol Panosu Özellikleri
Dahili fonksiyon anahtarı ile aşağıdaki modlardan bir tanesi (uygulamaya göre)seçilir.
- Derin kuyu dalgıç pompa uygulaması,
- Hidrofor uygulaması,
- Drenaj veya Atık su pompa uygulaması
- Zaman saati ile çalışma uygulaması
Bilgisayar destekli ana kart ve Endüstriyel pompalar için özel modüller
- Flatör veya seviye probu olmaksızın otomatik olarak kuru çalışma koruması
- Oto/Manuel çalışma anahtarı
- Aşırı akım (aşırı yük) koruması
- Düşük voltaj koruması
- Yüksek voltaj koruması
- Pompa bloke koruması
- Tuş kilidi fonksiyonu
- Pompa çalışmasıyla ilgili detaylı bilgilerin verildiği dinamik LCD ekran
- İstendiğinde seviye elektrotları, şamandıra veya basınç şalterli bağlantı yapılabilmesi
- Pompanın toplam çalışma zamanının gösterilmesi
- Gerçekleşen son 5 hatanın kaydedilmesi ve istendiğinde monitör edilmesi
- Kalibrasyon butonu
- IP65 Koruma Kabini
- Pompa çalışma zamanlayıcısı
- Pompa durdurma zamanlayıcısı
- Güncel su seviyesinin monitör edilmesi
- Çok kolay anlaşılır bağlantı diyagramları
- Kompakt tasarım, Küçük boyutlar, kolay kullanım
- Kalkış kondansatörü için pano içinde gerekli yerin ayrılmış olması
- Ani voltaj yükselmelerine karşı koruma
Dinamik LCD Ekran Özellikleri
MVA-S01 Akıllı pompa kontrol ünitesi, sahip olduğu ve tamamen Türkçe dinamik LCD ekranı sayesinde kullanıcıya sistem ile ilgili olarak her an güncel bilgi verir. Kullanıcı, pompanın mevcut durumunu, çalışıp çalışmadığını, eğer varsa hatayı, şebeke şartlarını ayrıntılı bir şekilde bu ekrandan kolayca görür.
YENİ MODEL EK ÖZELLİKLER EKLENMİŞTİR.
EPC MVA Dalgıç Pompa Koruma Kontrol Panosu Temel Teknik Parametreler
- Anma voltaj değeri: AC220V Tek Faz
- Anma frekans değeri: 50 Hz
- Motor anma çıkış güç değeri: 0.37-2.2 kW
- Kuru çalışma yanıt verme süresi: 6 sn
- Yüksek/düşük voltaj yanıt verme süresi: 5 sn
- Bloke pompa yanıt verme süresi: 0.5 sn
- Aşırı yük yanıt verme süresi: 5 sn - 5 dk
- Yüksek/düşük voltaj bekleme süresi:5 dk
- Aşırı yük bekleme süresi: 30 dk
- Kuru çalışma bekleme süresi: 30 dk
- Yüksek/düşük voltaj kesme değeri: ±15%
- Kuru çalışma kesme değeri: 70%
- Aşırı yük değeri: 125%
- Pompa bloke değeri: 170%
EPC MVA Dalgıç Pompa Koruma Kontrol Panosu Çevre Koşulları Dayanımı
- Koruma sınıfı: IP65
- Çalışma ortamındaki izin verilen nem değeri 20%-90% RH, damlama olmamasına dikkat edilmelidir.
- İzin verilen maksimum titreşim değeri: 0.6G
- Çalışma ortamının yüksekliği: Deniz seviyesi ile 3000m arasında olmalıdır.
- Çalışma sıcaklığı: –25C ve +55C

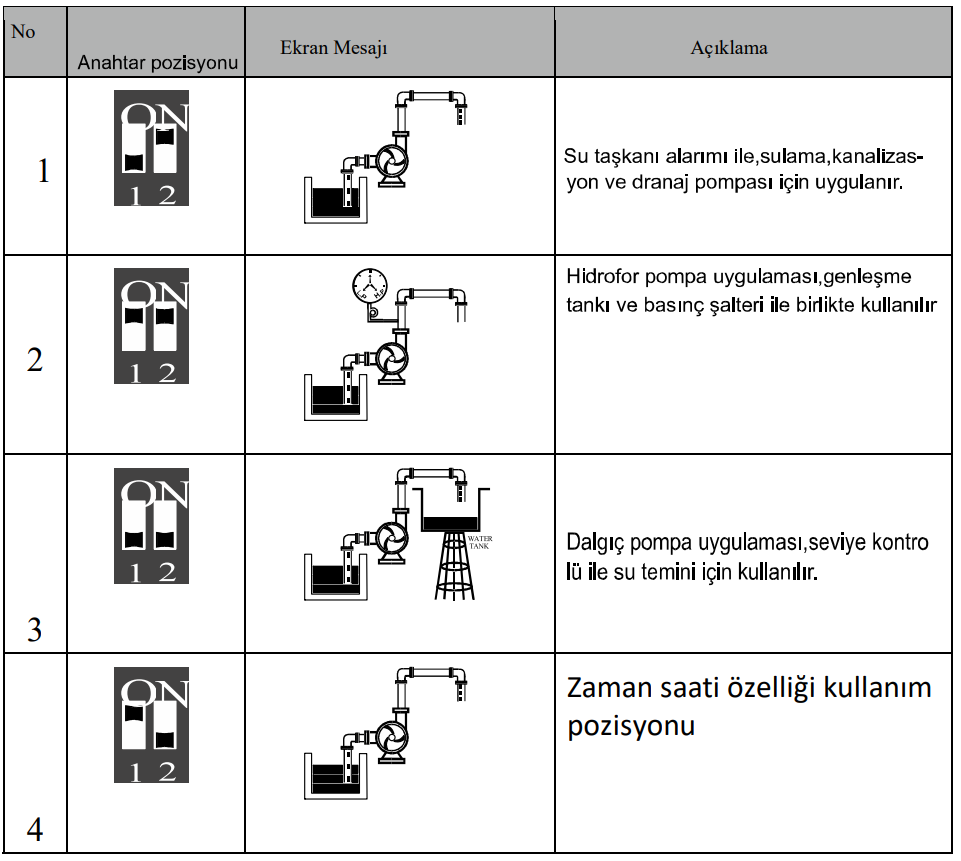

Fonksiyon Anahtarı Kullanımı
Kullanıcılar, MVA-S01 üzerindeki fonksiyon anahtarı sayesinde kendi uygulamalarına uygun olan modu seçerler.
MVA-S01 Akıllı pompa kontrol ünitesi bu şekilde o uygulamaya özel koruma ve kontrol yapar.
Dikkat edilmesi gereken nokta, fonksiyon anahtarını ayarlamadan önce MVA-S01 kesinlikle şebekeden ayrılmalıdır.
