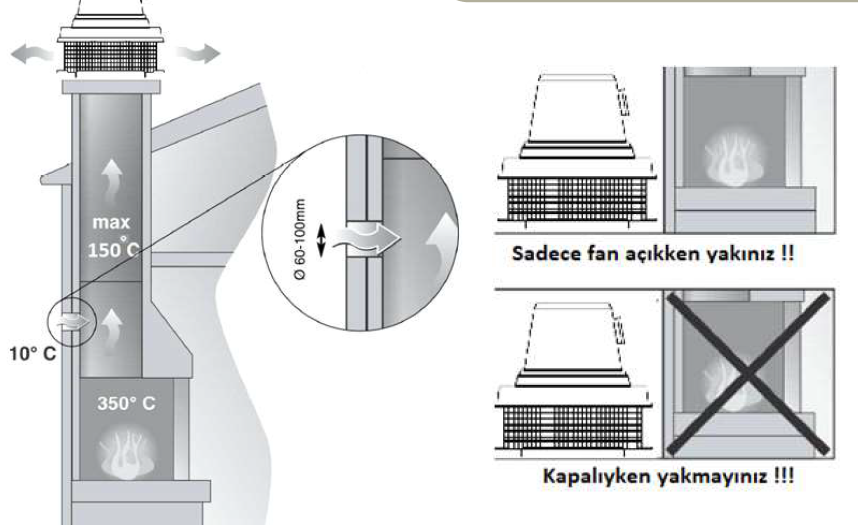

Baca dışına monte edilen ve dumanı bacadan çıkaran fanlara baca fanı ya da çatı fanı denir. Baca fanı katı yakıt, şömine, soba, fırın, barbekü gibi yerlerde kullanılır.

Fan Gövde ve Pervane

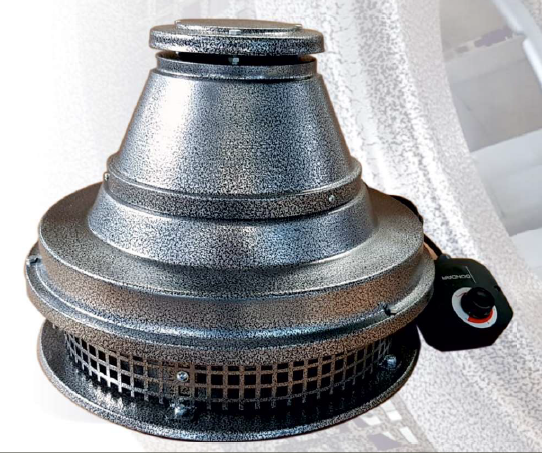

Çatı tipi fanlarda yüksek derecede korozyona dayanıklı elektro statik toz boya saç gövde,
Standartlara uygun ISO 1940 dinamik testi yapılmış geriye dönük kanatlı pervane,
EN 60335-2-80 standartlarına uygun,
Düşük ses seviyesi

Motor

Yüksek teknolojili CNC makinelerde el değmeden kaliteli üretim,
Isı iletim kapasitesi yüksek alüminyum federli motor gövdesi,
Balansı ISO 1940 standartlarına göre alınmış rotor ile uzun rulman çalışma ömrü,
Yalıtım sınıfı Class F ile bobinler için yüksek çalışma aralığı -40°C ile +70°C,

Kullanım Alanları

Kanal ve boru uygulamalarında kullanılmak için tasarlanmıştır.
Restoran, lokanta gibi yerlerde,
Genel ve endüstriyel binalarda
Depo, ambar ve antrepo alanlarında,
Garaj ve umuma açık binalarda
Ticari seralarda;
Büyük atölyelerde,
Boyahanelerde,
Fabrikalarda kullanılması uygundur.

Fan Seçiminde Dikkat Edilmesi Gerekenler

Fan Seçimi Yapılırken 4 parametreye dikkat edilmelidir;

İhtiyaç Duyulan Hava Debisi
Basınç Kayıpları
Kabul edilebilir ses seviyesi
Elektriksel güç bağlantı tipi

Havalandırması yapılacak ortam için gereksinim duyulacak hava değişimi; ortamın kullanım amacı, içindeki canlıların ve eşyaların sayıları ve aktiviteleri ile ilgilidir. Yan tabloda farklı ortamlar için gerekli hava değişim katsayıları verilmiştir.

Ortam	Hava Değişim Katsayısı
Oditoryumlar	6-8
Boya Fırınları	25-50
Para Kasası Odaları	3-6
Sinema ve Tiyatrolar	5-8
Ticari Mutfaklar	15-30
Dökümhaneler	8-15
Jimnastik Salonları	4-6
Çamaşırhaneler	10-20
Kapalı Havuzlar	3-4
Restoranlar	8-12
Konferans Odaları	6-8
Bekleme Odaları	4-6
Fotokopi Odaları	10-15
Makine Odaları	10-40
Dükkânlar	4-8
Kuru Temizleme	5-15
Genel İmalat Sahaları	4-8
Hastaneler	8-12
Laboratuvarlar	8-15
Normal Aktivite (sigarasız)	29 m³/saat
Normal aktivite (sigaralı)	58 m³/saat
Hafif Aktivite	45 m³/saat
Ağır Aktivite (endüstriyel çalışma alanları)	60 m³/saat

Aktiviteye bağlı olarak yaşam ve çalışma alanlarında kişi başına düşen hava miktarları, gereksinim duyulan hava debisini belirlemek için yardımcı olabilir.

Yukarıda verilen bilgiler doğrultusunda ihtiyaç duyulan hava debisi şu şekilde belirlenir.

Q [ m³ / saat ] = Hava değişim katsayısı (1 saat) * Ortam hacmi (m³ )

Veya

Q [ m³ / saat ] = Kişi sayısı * kişi başına gereksinim duyulan hava debisi

Ortamda gereksinim duyulan hava debisini belirledikten sonra uygun kanal tasarımı (ses ve hava hızı kriterleri dikkate alınarak) yapılmalı ve basınç kayıpları hesaplanmalıdır. Fanın çalışacağı ortama bağlı olarak fan tipine (aksiyel, radyal, çatı, duman tahliye vb) karar verilmeli ve belirlenmiş olan debi-statik basınç ikilisine göre uygun fan eğrisi üzerinden seçilmelidir. Kısaca yukarıda yazanları ve tablodakileri örnekle anlatacak olursak; Bir ofiste 5 kişi çalışmaktadır tavan yüksekliği 2,6 metre taban alanı ise 50 m2 ise 2,6*50=130 m³ hacme sahiptir. Hava değişim katsayı tablosunda ofis için verilen değer 4-8 idi. Ortalama 5 olarak ele alalım. 130*5=650 m³ /h hava ihtiyacı olur. Ofiste normal aktivite ile çalışıldığını kabul edersek 5 kişi * 29 m³= 145 m³ hava ihtiyacı çalışanlar için toplamda 650 + 145 =795 m³ / saat hava ihtiyacı doğar.

Fan seçimi de bu debi ihtiyacına göre yapılır.

Debi hesaplamalarını yaptıktan sonra fanın montajının yapılacağı alan belirlenmelidir. Fan nereye takılacak? Tavana, duvara, bacaya ya da havalandırma borusuna vb. Diğer bir hususta fana bağlanacak olan elektriğin voltajı. Örneğimizde ofisi baz aldığımız için oradan ilerleyelim. Fanlar genellikle ofislerde duvara ya da cama monte edilir. Ev tipi elektrik kullanılacaksa monofaze bir fan tercih edilmelidir. Endüstriyel bir alanda kullanılacaksa da trifaze (380 Volt) elektrik ile çalışan bir fan kullanılmalıdır.

Debi(m3/h)	:	1001-2000
Gövde	:	Metal
Voltaj	:	220V
Basınç(mmSS)	:	51-100
Rpm	:	2501-3500
